Klíčové technologie pro úspěch prvního pokusu v progresivních zemřech pro velké domácí zařízení Plech kovových částí

Perka

Výroba velkých komponent domácích spotřebičů, jako jsou panely ledničky, pec a podvozek pračky, vyžaduje mimořádnou přesnost ve výrobní stupnici. Progresivní lisování se objevilo jako dominantní výrobní metoda pro tyto části plechu a kombinovala více operací-močování, děrování, ohýbání a formování-do kontinuálního, vysokorychlostního procesu. Dosažení úspěchu prvního příjmu (dosažení části přímo v počátečním výrobním běhu) však pro mnoho výrobců zůstává nepolapitelným cílem, protože rozměrové nepřesnosti, materiální prameniny a nesoulad nástrojů mohou vykolejit výrobní časové osy a nafouknout náklady o 20-35%.

Úspěch prvního pokusu v progresivních zemích pro velké spotřebiče závisí na sedmi základních technologiích: Pokročilý simulační software pro predikci chování materiálu, přesné systémy nástrojů s konformním chlazením, optimalizací parametrů procesu, adaptivní systémy řízení tisku, vysoce pevné nářadí s nářadími se sevřenými vozy a integrované povrchové léčby.

Složitost progresivního razítka s velkým panelem vyplývá z více interagujících proměnných-změn tloušťky materiálu, dynamiky lisování, tepelné roztažení zemřech a elastické zotavení kovů po vytvoření. Při výrobě dveřních panelů chladničky nebo vany praček mohou odchylky tak malé jako 0,1 mm způsobit selhání sestavení nebo viditelné povrchové vady. S výrobci zařízení, kteří čelí cyklům vývoje komprimovaných produktů a rostoucí očekávání kvality, se zvládnutí úspěchu prvního pokusu přešlo z konkurenční výhody na provozní nutnost. Tato analýza zkoumá technickou infrastrukturu potřebnou k dosažení počátečních běhů s nulovým defektem ve výrobě s vysokým objemem zařízení, čímž se snižuje čas na trh a zároveň eliminuje nákladné přepracování.

Obsah

• Strategický imperativ úspěchu prvního pokusu ve výrobě zařízení

• Návrh přesných nástrojů s konformními chladicími systémy

• Pokročilé simulační technologie pro předpovídání materiálového chování

• Strategie výběru materiálu a kompenzace Springback

• Systémy řízení procesů stisknutím a ohýbáním procesu

• Integrované monitorování a adaptivní kontroly v procesu

• Integrace povrchu a dokončovací integrace

• Nové technologie pro spuštění výroby nulového defektu

Strategický imperativ úspěchu prvního pokusu ve výrobě zařízení

Úspěch prvního pokusu v progresivním lisování Die přímo ovlivňuje čas na trh, náklady na nástroje a ekonomiku výroby pro velké komponenty domácích spotřebičů, kde je pro plynulé sestavení a estetickou dokonalost vyžadována přesnost rozměru přesahující ± 0,05 mm .

Ve výrobě zařízení představují Progressive Dies podstatné kapitálové investice v rozmezí od 250 000 do více než 1 milion USD pro komplexní nástroje panelů chladničky. Každý den přepracování zpožďuje spuštění výroby a odkládá realizaci návratnosti investic. Kritičtěji, rozměrové chyby objevené během zkušebních běhů obvykle vyžadují ocelové svařování, opětovné zpracování nebo dokonce úplnou výměnu sekce-operace, které konzumují 3-8 týdnů a přidávají 15-30% k nákladům na nástroje [1] (@ref). U komponent s vysokým objemem, jako jsou boční panely myčky nebo dutiny trouby, zpožďuje kaskádu montážními linkami, vytváří nerovnováhu zásob a zmeškané cíle zásilky, které ovlivňují vztahy se zákazníky.

Rozsah velkých komponent zařízení představuje jedinečné výzvy, které chybí v menších razítkových částech. Při vytváření panelu dveří chladničky překlenující 0,8 m x 1,8 m, drobné změny v tloušťce materiálu-i v prémiové oceli válcované na chladu-se spojují po povrchu, vytvářejí válečnou nebo nekonzistentní úhly ohybu. Podobně může tepelná roztažení ve velkých zemích během vysokorychlostní výroby dosáhnout 0,15 mm přes obličej nástroje, což vyžaduje aktivní systémy tepelného řízení, aby se udržela rozměrová stabilita. Tyto faktory v kombinaci s přísnými kosmetickými požadavky povrchů orientovaných na spotřebitele zvyšují požadavky na přesnost nad rámec typických automobilových nebo průmyslových aplikací [1,4] (@ref).

Tržní tlaky dále prohlubují potřebu úspěchu prvního pokusu. Cykly pro vývoj zařízení se v posledním desetiletí komprimovaly z 24 měsíců do 14 měsíců, což ponechává žádný vyrovnávací paměť pro přepracování nástrojů. Současně mají trendy přizpůsobení zvýšenou rozmanitost součástí a vyžadují rychlejší přechodové přechody nástrojů. Výrobci, kteří dosáhnou konzistentního úspěchu v prvním pokusu, získávají konkurenční výhody prostřednictvím snížených nákladů na vývoj a zrychlení reakce na změny návrhu-kapacita stále kritičtější v odvětví, kde se rychle vyvíjejí standardy energetické účinnosti a preference spotřebitelů.

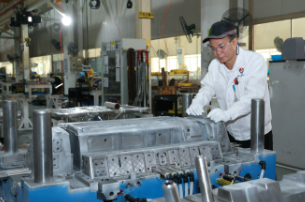

Návrh přesných nástrojů s konformními chladicími systémy

Vysoce přesné nástroje zahrnující konformní chladicí kanály poskytují tepelnou stabilitu nezbytnou pro udržení tolerancí na úrovni mikronů ve výrobě panelu velkých zařízení, což snižuje tepelné zkreslení o 60-80% ve srovnání s konvenčními metodami chlazení.

Výběr z nástroje ocel stanoví základ pro rozměrovou stabilitu ve velkých progresivních zemích. U panelů zařízení vyžadující více než 1 milion cyklů poskytují prémiové oceli, jako je ztuhnuté 2738 (HRC 35) nebo Nak80 (HRC 40) Tyto slitiny odolávají abrazivnímu opotřebení běžné při zpracování nerezové oceli nebo potažených hliníkových listů a zároveň odolávají tepelné únavě, které trápí oceli nižší třídy. Polisbilita těchto slitin umožňuje povrchové provedení pod RA 0,015 μm-zemí pro povrchy s vysokým lesklým zařízením, kde i mikroskopické nástroje viditelně přenášejí na hotové díly [1,4] (@ref).

Technologie konformního chlazení představuje posun paradigmatu v tepelném řízení pro velké smrti. Na rozdíl od chladicích kanálů s rovně vyvrtanými, které sledují jednoduché lineární cesty, konformní kanály přesně obrysují geometrii die a udržují konzistentní vzdálenost (± 0,5 mm) od formování povrchů. Tyto turbulentní průtokové kanály, které jsou vyrobeny prostřednictvím kovového 3D tisku, extrahují teplu efektivně a snižují tepelné gradienty napříč velkými úseky zemřelé na pod 2 ° C ve srovnání s 8-15 ° C v běžně chlazených nástrojích. Tato tepelná uniformita prakticky eliminuje lokalizovanou expanzi, která způsobuje rozměrový drift během prodloužených výrobních běhů. U velkých dveřních panelů chladničky tato technologie snižuje změnu rovinnosti z 0,8 mm na 0,1 mm v rozměru 1800 mm.

Systémy zarovnání komponent Die Component poskytují další přesnost pro velké panely. Systémové systémy pro sebezakrytí udržují paralelismus mezi boty horní a dolní smrti v rámci 0,01 mm/m, což brání úhlovému nesouladu, které způsobuje nekonzistentní úhly ohybu přes široké panely. Položení vedené úderné úderné desky s nadměrnými rukávy nesoucími kouli pojmou tepelnou expanzi bez vazby, zatímco striptérské destičky nakládané dusíkem dodávají rovnoměrnou stripovací sílu na velkých površích. Tyto systémy synergicky pracují na udržení rozměrové konzistence navzdory obrovským silám (až 2 500 tun) zapojené do formování nerezové oceli nebo hliníku.

Pokročilé simulační technologie pro předpovídání materiálového chování

Software pro formování simulace založeného na fyzice zahrnující modely anizotropního materiálu a tepelně strukturální vazby umožňuje přesnou predikci pramenic, ztenčení a rozdělení napětí před výrobou nástroje, čímž se sníží zkušební iterace o 70–85%.

Platformy moderní analýzy konečných prvků (FEA), jako je autoforma nebo LS-DYNA, transformovaly inženýrství Die z pokusu a omylu na prediktivní vědu. Tyto nástroje simulují komplexní souhru mezi povrchy plechu kovu a zemí pomocí materiálových modelů, které odpovídají za anizotropní chování - kritické pro panely zařízení vytvořené z válcovaných listů s výraznou směrovostí zrna. Pokročilí řešitelé nyní zahrnují teplotu závislá na výnosových kritériích a koeficienty vyvíjejících se tření během formovacího zdvihu, což přesně předpovídá lokalizované ztenčení, které by mohlo ohrozit strukturální integritu v bubnech pračky nebo dutinách trouby.

Algoritmy predikce Springback představují nejvýznamnější pokrok pro úspěch prvního pokusu. Analýzou distribuce stresu prostřednictvím celé historie formování a výpočtem elastického zotavení po uvolnění nástroje moderní software předpovídá úhly pramenic v rámci přesnosti 0,5 ° pro komplexní geometrie. To umožňuje virtuální kompenzaci během konstrukce matrice-úmyslně nadměrné komponenty, takže se vrátí zpět do zamýšleného tvaru. U velkých ohybů v ledničkách v bocích skříně ledničky to zabraňuje mezerám sestavy přesahující 1,5 mm, které by jinak vyžadovaly třpytky během výroby. Software také identifikuje oblasti vyžadující zvýšené omezení prostřednictvím losovacích korálků nebo tlakových polštářů pro řízení toku materiálu a minimalizaci variability pramenic.

Cloudové simulační platformy umožňují optimalizaci spolupráce v průběhu cyklu vývoje nástrojů. Inženýři nástrojů, dodavatelé materiálu a návrháři zařízení mohou před řezáním oceli prakticky ověřit návrhy proti materiálu s účastí na výrobě. Tento mezifunkční přístup identifikuje potenciální konflikty brzy-například jako vyšší tendence Springback z nerezové oceli ve srovnání s oceli válcovanou na studenou-umožňující úpravy před výrobou nástroje. Simulační zprávy generují akční data, včetně doporučených profilů síly na slepém držáku, křivek rychlosti lisu a optimálních mazacích vzorců, aby se zajistilo stabilní tok kovů během počátečních pokusů.

Strategie výběru materiálu a kompenzace Springback

Specifikace materiálu přesahující standardní stupně tak, aby zahrnovala charakteristické certifikace, kombinované s kompenzací Springback založené na fyzice, dosahuje přesnosti rozměru pod ± 0,1 mm pro velké panely zařízení i přes vlastní variabilitu materiálu.

Výrobci zařízení stále více specifikují materiály s certifikovanými charakteristikami formování, aby se snížila variabilita výroby. Kromě standardních mechanických vlastností ASTM nebo EN zaručují tyto certifikace konzistentní plastovou anizotropii (R-hodnoty) a exponenty kalení (n-hodnoty) přes délky cívky a mezi šaržemi. U kritických složek, jako jsou fronty z nerezové oceli, mohou specifikace zahrnovat omezenou změnu pevnosti výtěžnosti (± 15 MPa versus standard ± 30 MPa) a přísnější tolerance tloušťky (± 0,03 mm místo ± 0,05 mm). I když tyto prémiové materiály stojí o 8-12% více, eliminují hlavní zdroje rozměrových variací, které komplikují úspěch prvního pokusu [4] (@ref).

Kompenzace Springback využívá více doplňkových strategií přizpůsobených konkrétním geometriím panelu. Pro jednoduché příruby zůstávají tradiční metody, jako je nadměrné otípání, účinné-přidávání 2-8 ° za cílovým úhlem v závislosti na tloušťce materiálu a pevnosti v tahu. Komplexní křivočaré ohyby vyžadují kompenzaci založenou na povrchu, kde je celá tvář smrti kompenzována na základě Springback předpovězeného FEA. Nejpokročilejší systémy využívají morfující algoritmy, které iterativně upravují modely CAD, dokud simulovaný Springback nevytvoří požadovaný čistý tvar. Tento vícestupňový přístup dosahuje přesnosti v rámci 0,05 mm pro komplexní profily dveří chladničky, které by jinak vyžadovaly ruční přepracování během pokusů.

Ošetření povrchu nástrojů dále zvyšuje rozměrovou konzistenci. Fyzikální depozice par (PVD), jako je Craln, snižují koeficienty tření o 40-60% ve srovnání s nepotaženou nástrojovou ocelí, což zajišťuje konzistentní tok materiálu během formování. U panelů hliníkových zařízení náchylných k gallingu, specializované diamantové uhlíkové (DLC) povlaky zabraňují vyzvednutí materiálu, které vytváří povrchové vady. Tyto povlaky udržují konzistentní charakteristiky tření během výrobních běhů, což brání postupným změnám toku materiálu, které komplikují pramenici během rozšířených pokusů.

Systémy řízení procesů stisknutím a ohýbáním procesu

Technologie serva-elektrického tisku s programovatelnými profily pohybu snímků a adaptivním ohybovým úhlem dosahuje opakovatelnou přesnost formování pod ± 0,1 ° pro ohyby panelu kritických zařízení napříč různými materiály.

Moderní servo stiskne revoluci ve velkém panelu, který se vytváří prostřednictvím programovatelné kinematiky snímků. Na rozdíl od konvenčních mechanických lisů omezených pevnými křivkami pohybu umožňují modely servo nezávislé kontroly rychlosti přístupu, rychlosti formování a doby přetržení. Pro složité formování panelu chladničky zajišťuje pomalý přístup (10-50 mm/s) přesné zapojení do polotovaru, následované vysokorychlostním formováním (150-300 mm/s), aby se dokončil zdvih před kalením materiálu. Doba trhu v dolní části mrtvého středu (BDC) umožňují relaxaci stresu, která snižuje pramen o 15-30% pro materiály s vysokou pevností.

Adaptivní systémy řízení ohybu kompenzují variabilitu materiálu v reálném čase. Tyto systémy používají sondy měření úhlu, které ověřují úhly ohybu na více místech ihned po vytvoření. Když odchylky přesahují ± 0,15 °, ovladač automaticky upravuje parametry lisování-typicky zvyšuje tvorbu tonáže o 5-10% nebo prodlouží dobu přetržení o 0,2–0,5 sekundy-, aby přinesl následující části v toleranci. U panelů s velkou kabinetou kabinetu vyžadujících více ohybů udržuje tato kontrola uzavřené smyčky úhlovou konzistenci pod ± 0,25 ° navzdory změnám v síle výnosu materiálu, která by jinak vyžadovala manuální zásah během pokusů.

Řízení inteligentních prázdných držáků (BHF) zabraňuje vráskám a zároveň minimalizuje ztenčení v hluboce nakreslených sekcích. Vícebodové hydraulické polštáře aplikují prostorově variabilní tlak napříč velkými pojivovými plochami, což zvyšuje sílu poblíž korálků, kde materiál vytáhne vrcholy napětí. Profilování tlaku v celé formovací zdvihu zabraňuje zlomeninám v kritických oblastech, jako jsou rohy dveří chladničky a zároveň potlačují vrásčení v zónách s nízkým napětím. Tyto systémy obvykle zahrnují 8-16 nezávisle kontrolované tlakové zóny pro velké panely zařízení a optimalizují tok materiálu bez ohrožení rychlosti výroby.

Integrované monitorování a adaptivní kontroly v procesu

Systémy monitorování v reálném čase využívající distribuované senzory IoT a algoritmů strojového učení detekují odchylky během počátečních zkušebních běhů, což umožňuje okamžité korekce před rozměrovými chybami se šíří přes následující stanice.

Mapování tlaku v dutině poskytuje nejpřímější měření konzistence formování napříč velkými panely. Strategicky umístěné piezoelektrické senzory za formování vložení detekují změny tlaku tak malé jako 0,5 bar, což ukazuje na nekonzistence materiálu nebo změny mazání. Během počátečních pokusů tyto senzory vytvářejí křivky výchozího tlaku pro přijatelné části. Následující tahy jsou porovnány s tímto zlatým podpisem, přičemž odchylky nad ± 10% spouštějící automatické stopky tisku, aby se zabránilo výrobě složek šrotu. U velkých předních panelů pračky, 15-30 senzorů obvykle monitoruje kritické vlastnosti, aby bylo zajištěno jednotné rozdělení materiálu.

Optické in-line měřicí systémy provádějí nekontaktní rozměrové ověření při rychlosti výroby. Kamery s vysokým rozlišením kombinované se strukturovanými světelnými projektory vytvářejí 3D povrchové mapy každého panelu mezi stanicemi, porovnávají s nominálními modely CAD s přesností pod 0,05 mm. Když Springback překročí předpokládané hodnoty nebo tepelný drift způsobí progresivní rozměrové změny, systém upozorní techniky před tím, než části překročí limity tolerance. Tyto systémy jsou zvláště cenné pro monitorování rovinnosti napříč velkými dveřními panely chladničky, kde by manuální měření vyžadovalo odstranění z výrobní linky.

• Kritické parametry monitorování v reálném čase:

• Variace profilu tlaku v dutině: ≤ ± 5% ze zlatého podpisu

• Konzistence hloubky penetrace punče: ± 0,02 mm

• Variace tloušťky materiálu: ≤ ± 0,03 mm přes prázdné

• Automatizované protokoly odezvy:

• Rozsah nastavení tonage: ± 10% nominální lisovací kapacita

• Korekce času přebývání: 0,1-1,0 sekundy

• Nastavení toku mazacího toku: ± 15% od základní linie

• Prediktivní prahy pro zásah:

• Odchylka Springback:> ± 0,3 ° od nominálního

• Procento ředění:> 25% počáteční tloušťky materiálu

• Odchylka rovinnosti panelu:> 0,5 mm/m

Tepelné monitorovací sítě sledují gradienty teploty, které by mohly způsobit rozměrový drift. Infračervené senzory a zabudované termočlánské distribuce teploty mapy napříč velkými sadami matrice s přesností 1 ° C. Pokud tepelná roztažnost hrozí, že překročí 0,05 mm napříč kritickými vlastnostmi, systém zvyšuje konformní průtoky chlazení nebo dočasně snižuje hladicí rychlost, aby obnovil tepelnou rovnováhu. To brání progresivním rozměrovým změnám během rozšířených zkušebních běhů, kde stovky po sobě jdoucích úderů postupně zahřívají nástroj.

Integrace povrchu a dokončovací integrace

Technologie vylepšení povrchu a inline dokončovacích procesů zajišťují kosmetickou dokonalost a funkční trvanlivost panelů zařízení bez sekundárních operací a dosahují standardů integrity povrchové integrity MIL-spec přímo z tisku.

Převody textury in-die se přesně řídí povrch končí přímo během formování, eliminující sekundární tryskání nebo leptací operace. Povrchy nástroje s laserem vytvářejí textury od zrcadlových povrchů (RA 0,05 μm) až po matné vzory (RA 1,5 μm), které skrývají otisky prstů a drobné škrábance. U dveří chladničky z nerezové oceli vytváří tato technologie konzistentní vzorce zrna na velkých površích-úkol téměř nemožný u procesů po formování. Stejná technologie vytváří funkční textury, jako jsou neklouzavé povrchy na horních panelech pračky nebo vzory difúzních difúze na ovládacích konzolech.

Integrované debaringové stanice v rámci progresivních die eliminují sekundární dokončovací operace. Vysokorychlostní rotační nástroje karbidu namontované v úmrtích po otřesech po řezání nebo pronikacích operacích. U měkčích materiálů, jako jsou panely hliníkových spotřebičů, vystavují kryogenní stanice deburingových stanic hrany kapalného dusíku -196 ° C před mechanickým rozbitím a vytvářejí mikromoření, které produkují čisté hrany bez deformace materiálu. Tato integrovaná řešení zajišťují omezenou kvalitu přesahující standardy třídy F ISO 13715 přímo z tiskové linky.

Ošetření povrchové přeměny Aplikované inline zvyšují odolnost proti korozi a adhezi barvy. Elektropolingové stanice integrované po konečném vytvoření Odstraňte 5-10μm povrchového materiálu, eliminujte mikro-burry a vytvářejí pasivované povrchy ideální pro malované povrchové úpravy. U složek z nerezové oceli vytváří elektrochemické ošetření in-die konzistentní oxidové vrstvy, které zvyšují odolnost proti skvrnám. Tyto integrované procesy zajišťují, že se kvalita povrchu setkává s odolností proti solnému spreji ASTM B117 přesahující 500 hodin bez samostatných linek zpracování - kritické pro vany do myčky a kondenzátu ledničky vystavené vlhkosti.

Nové technologie pro spuštění výroby nulového defektu

Systémy inteligentních nástrojů čtvrté generace zahrnující komponenty a algoritmy strojového učení samo-úpravu a slibují eliminovat zkušební provoz výhradně autonomně kompenzací změn materiálu a faktorů prostředí.

Systémy pro samostalibrace diech představují hranici technologie prvního úspěchu. Tyto systémy používají piezoelektrické pohony zabudované pod formovacími povrchy, které dynamicky upravují geometrii nástroje v reakci na data senzoru. Během počátečních tahů systém automaticky kompenzuje detekovaným pramenicím pomocí mikro-přizpůsobení poměrů nebo úhlů ohybu v rámci ± 0,05 mm. Pro formování velké dutiny trouby se tato technologie přizpůsobuje změnám tloušťky materiálu napříč prázdným a udržuje konzistentní hloubku navzdory nesrovnalostem příchozích materiálů, které by tradičně vyžadovaly manuální zásah.

Platformy strojového učení analyzují historická zkušební data, aby se předpovídaly optimální nastavení pro nové komponenty. Korelací certifikací materiálu, návrhů zemí a lisovacích parametrů s rozměrovými výsledky napříč tisíci předchozích úloh doporučují tyto systémy prokázáno, že dosáhne úspěchu prvního pokusu o podobné geometrie. Jak se více dat hromadí, algoritmy nepřetržitě upřesňují své předpovědi a zkracují čas nastavení pro nové umírání od dnů na hodiny. Integrace těchto systémů s architekturou průmyslu 4.0 umožňuje sdílení znalostí napříč výrobními sítěmi a zároveň zachovává proprietární data v rámci zabezpečených hranic.

Technologie digitálních dvojčat vytváří virtuální repliky celého výrobního systému, simuluje interakce mezi dynamikou tisku, chováním materiálu a charakteristikami nástrojů. Na rozdíl od tradičního FEA, který modeluje jednotlivé operace, tato komplexní digitální dvojčata předpovídají chování na úrovni systému, včetně variací vyvolaných vibrací, tepelné roztažnosti na lisovací paralelismus a vlivy manipulace s materiálem na přesnost polohy. Identifikací potenciálních režimů selhání před zahájením fyzických pokusů mohou výrobci provádět nápravná opatření aktivně-transformovat tradiční zkušební provoz z mise problému s objevováním k jednoduchému ověření předpokládaných výsledků.

Konvergence těchto technologií vytváří nové paradigma, kde se úspěch prvního řízení stává spíše očekávaným výsledkem než aspiračním cílem. Pro výrobce zařízení, kteří soutěží na globálních trzích, přináší zvládnutí těchto technologií nejen úspory nákladů, ale také agilitu při rychlém zavedení inovativních návrhů při zachování standardů kvality požadovaných spotřebiteli a regulačními orgány po celém světě.
