■ Návrh plísní
Formy s délkou nebo šířkou základny formy přesahující 800 mm (včetně) musí být navrženy s nejméně čtyřmi mezními bloky. V jiných případech může být počet limitních bloků upraven podle počtu otvorů pro vyhazovače, ale nesmí být méně než počet otvorů pro vyhazovače.
Zajistěte symetrické uspořádání.
Obecně by mezní bloky měly být umístěny přímo nad nebo v blízkosti otvorů pro vyhazovač.
■ Metoda návrhu
Mezní bloky musí být přímo navrženy do struktury 3D formy a rovnoměrně sestaveny na vyhazovací desce (jak je znázorněno na obrázku níže). Mají být obrobeny přímo výrobcem základny formy.

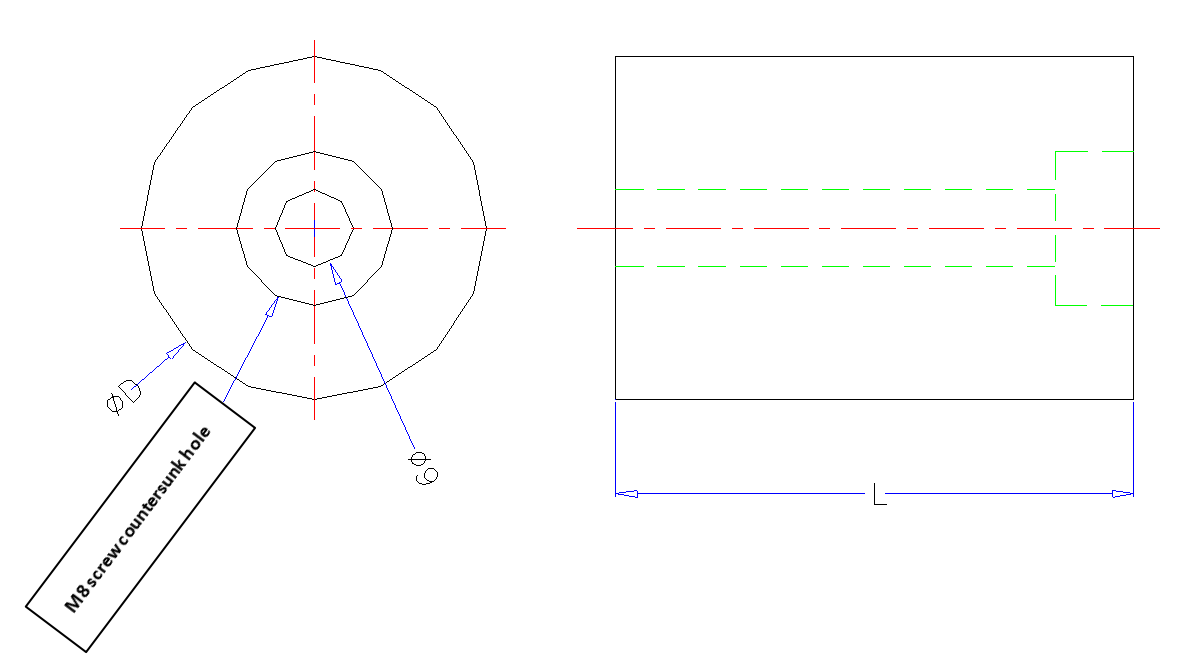

■ Dimenze zátky
Vnější průměr | Použijte šroub | Dlouho | Oznámení |
φ30 | M8 | Podle skutečné situace | Šířka destičky ＜ 400 mm |
φ50 | M8 | Podle skutečné situace | Šířka destičky ≥ 400 mm |
Při určování jejich umístění musí být provedeny flexibilní úpravy, aby se zajistilo, že nedochází k zásahu do kolíků vyhazování, vyhazovacích rukávů, zvedáků úhlu, podpůrných sloupů, pružinových tyčí nebo vodicích sloupů vyhazovacích desek.
