Design rodinných plísní

■ Přehled

U plísní s více dutinami je rozhodující návrh běžeckého a hradlového systému. Klíčovým parametrem je rovnováha plnění, která zajišťuje, že materiál může naplnit dutiny současně, což zabraňuje problémům s vstřikováním, jako jsou otřepy a přilepení plísní. Proto je rovnováha plnění úzce spojena s kvalitou produktu.

U formy 128-náplní vyvinuté naší společnosti Greemaikinmold je splněna rovnováha prostřednictvím inovativní struktury systému běžců.

■ Klíčový návrhový bod

1. HOT BUNDNER MANIFOLD Vrstvel Design

2. Běžec Manifolda přijímá odstupňovaný a sestupný vyvážený design

Pro návrh plísní s více kavritami je rovnováha běžce kritickým faktorem určujícím kvalitu produktu. Během procesu návrhu jsou analyzována a simulována různá řešení a při porovnání je přijat vrstvený horký běžecký systém. Horký běžec interně využívá postupný snižující koncept designu běžce.

Hlavní schéma hradlování je následující:

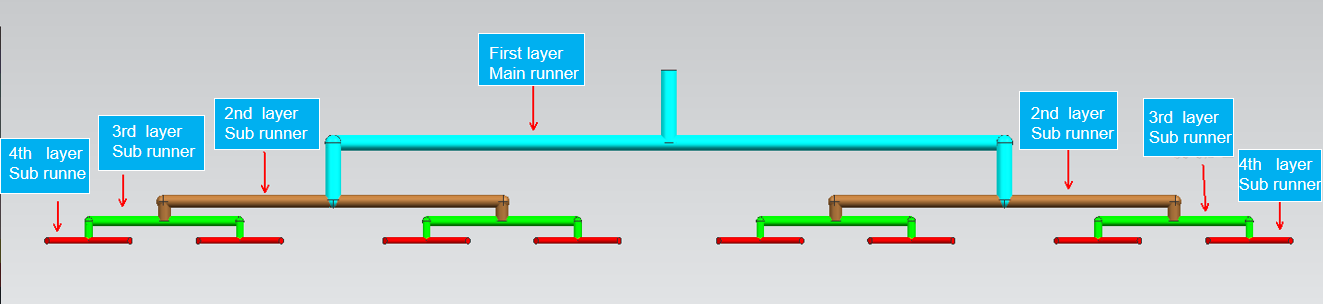

1. Plísní potrubí je rozděleno do dvou vrstev - první vrstva se rozdělí z hlavní injekční trysky do čtyř skupin hlavních běžeckých systémů;

2. Druhá vrstva se skládá ze čtyř potrubních systémů, z nichž každá nezávisle napájela větev z hlavní trysky. Běžci v potrubí jsou rozděleni do tří vrstev a konečně vstupují do horké špičky od dílčích běžec před vyplněním produktu. Zde je každý běžec vyvážený, aby zajistil současnou výplň pro všech 128 dutin a dokončil injekci současně. To zaručuje kvalitu produktu, výrazně zlepšuje výnos a výrazně zvyšuje míru kvalifikace produktu.
